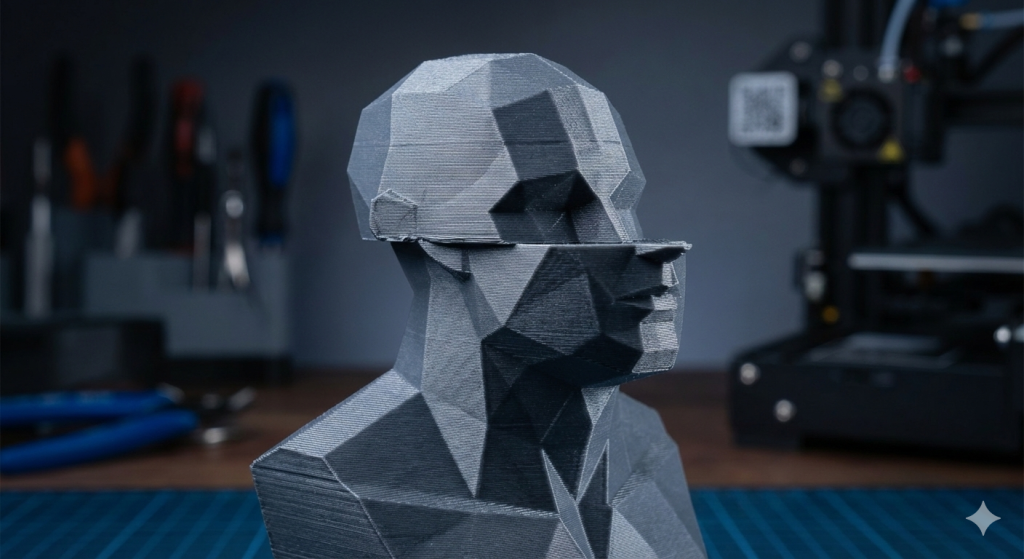

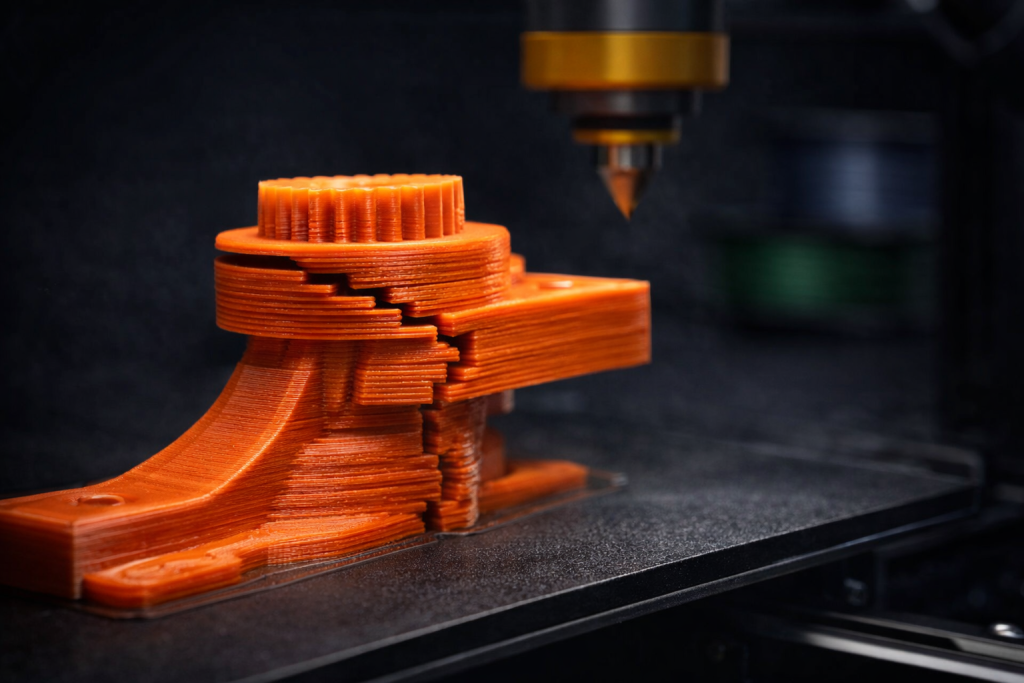

El layer shift o desplazamiento de capas es un fallo típico en impresión 3D FDM donde, de repente, las capas se imprimen corridas hacia un lado (en X o Y). El resultado: una pieza “escalonada”, deformada y muchas veces inútil.
En esta guía aprenderás qué causa el layer shift, cómo diagnosticarlo rápido y qué ajustes y revisiones hacer para evitarlo en impresoras como Ender, K1C, Bambu, etc.
¿Qué es el layer shift y cómo identificarlo?
El layer shift ocurre cuando el cabezal o la cama (según el tipo de impresora) pierde pasos o cambia su posición sin que el firmware “se dé cuenta”. La impresión continúa, pero desde un punto incorrecto.
Señales claras:
Un “salto” brusco en una altura específica (una o varias capas)
Escalones laterales (como si movieras la pieza en horizontal)
Desplazamiento solo en X o solo en Y
Suele pasar a media impresión o en piezas con muchos viajes
Causas más comunes del desplazamiento de capas
1) La boquilla golpea la pieza (colisión)
Cuando la pieza se deforma (warping) o hay rebabas, la boquilla pega y el motor pierde pasos.
✅ Indicios: marcas de golpe, ruido “clack”, piezas altas, esquinas levantadas.
2) Correas flojas o desgastadas (X/Y)
Las correas con poca tensión patinan en la polea.
✅ Indicios: vibración, líneas raras, shift repetitivo en el mismo eje.
3) Polea suelta (tornillo prisionero)
La polea del motor puede aflojarse y girar sobre el eje.
✅ Indicio: shift “dramático” aunque la correa se vea bien.
4) Velocidad/aceleración demasiado altas
Aceleraciones agresivas hacen que el motor pierda pasos, sobre todo en cambios de dirección.
✅ Indicios: el shift aparece en zonas de movimientos rápidos o relleno.
5) Corriente insuficiente / drivers calientes
Si el motor no tiene torque suficiente o el driver se protege por temperatura, puede saltar pasos.
✅ Indicios: ocurre en impresiones largas; el motor se siente muy caliente.
6) Problemas de fricción en ejes o ruedas
Guías secas, ruedas apretadas, rodamientos dañados o suciedad aumentan resistencia.
✅ Indicios: el carro se mueve duro a mano (impresora apagada).
7) Cables/enganche de filamento
Un cable del hotend, la manguera PTFE o el cable del bed puede “jalonear” el movimiento.
✅ Indicios: pasa siempre en el mismo punto del recorrido o en piezas grandes.
8) Saltos por microcortes de energía o USB inestable
Si imprimes desde USB/PC, una interrupción puede causar comportamientos raros.
✅ Recomendación: imprimir desde SD/almacenamiento interno cuando sea posible.
Diagnóstico rápido: ¿X o Y?
Si se desplaza izquierda/derecha → problema en eje X
Si se desplaza frente/atrás → problema en eje Y
Si el shift ocurre siempre a la misma altura → colisión o cable/enganche en esa zona
Solución paso a paso (en orden)
1) Revisa si hay colisiones (lo #1)
Verifica si hay warping o esquinas levantadas.
Reduce “golpes”:
Activa Z-hop (0.2–0.6 mm)
Sube un poco el infill travel (evitar atravesar paredes)
Revisa que no haya soportes altos chocando
2) Ajusta velocidad y aceleración (solución rápida)
Si tienes layer shift, baja agresividad:
Baja velocidad de impresión un 20–30%
Baja aceleración/jerk (según tu slicer):
Aceleración general: 1500–3000 mm/s² (según impresora)
Si ya estabas alto, reduce hasta que desaparezca
En CoreXY rápidas, el layer shift suele aparecer cuando se empujan aceleraciones “de récord” sin margen.
3) Tensiona correas y revisa poleas
Correa tensa, sin “bamboleo”, pero sin exagerar.
Revisa tornillos prisioneros de poleas (ideal con fijador de roscas suave).
Alinea polea con correa para evitar desgaste lateral.
4) Reduce fricción: ejes, ruedas y guías
Limpia guías y rieles.
Lubrica si tu modelo lo recomienda.
Ajusta ruedas V-slot: que no estén tan apretadas que frenen.
5) Verifica cables y ruta del filamento
Asegura que los cables del hotend no rocen ni tiren.
En camas móviles, revisa que el cable del bed tenga holgura.
Revisa que el filamento no se enrede o se trabe con la bobina.
6) Revisa temperatura de drivers y motores
Si el motor está muy caliente, podría estar perdiendo pasos.
Mejora ventilación o baja aceleración/velocidad.
En algunas impresoras se puede ajustar corriente (Vref), pero hazlo solo si sabes lo que haces.
Ajustes recomendados en el slicer para evitar layer shift
✅ Z-hop: 0.2–0.6 mm (especialmente en piezas altas)
✅ Evitar cruzar perímetros (Combing/Travel): “within infill” cuando sea posible
✅ Velocidad de viajes: alta pero razonable (sin exagerar)
✅ Aceleraciones moderadas
✅ Orienta la pieza para minimizar movimientos bruscos
Causas menos obvias (pero importantes)
Tornillos sueltos en el carro/hotend
Cama floja (en camas móviles)
Golpes por soportes mal colocados
Fallas en el archivo G-code (raro, pero pasa)
Firmware / ajustes de input shaping extremos (en impresoras rápidas)
Preguntas frecuentes
¿Layer shift es lo mismo que “ghosting” o “ringing”?
No. Ghosting es vibración visible en paredes. Layer shift es un salto real de posición.
¿Por qué solo se desplaza a partir de cierta altura?
Porque ahí aparece el choque (boquilla vs pieza), el cable empieza a tensar, o la impresión ya acumula tensión/temperatura.
Conclusión
El layer shift casi siempre se resuelve con este orden:
eliminar colisiones (warping + Z-hop),
bajar aceleración/velocidad,
revisar correas/poleas,
reducir fricción y revisar cables.
